Victron Energy ESS set 15.7kWh / 5kVA / 1-fase

Victron Energy ESS set 15.7kWh / 5kVA / 1-fase

Met deze Victron Energy ESS set 15.7kWh / 5kVA / 1-fase ben je helemaal voorbereid op de toekomst. Met een thuisbatteriji van n 15,7 kWh heb je voldoende energie om ook een paar donkere dagen door te komen. De krachtige Victron Energy MultiPlus-II GX 5kVA omvormer levert voldoende vermogen leveren voor de meeste toepassingen.

De Energy Meter meet de stroom bij de hoofdaansluiting en zorgt voor volledige controle over de energiestromen in je huis.

De ingebouwde GX communicatie zorgt tenslotte voor de aansturing en monitoring. Je kunt je data laten doorsturen naar het zeer uitgebreide Victron Remote Monitoring (VRM) platform. Met VRM kun je niet alleen alle details van je installatie op een inzichtelijke manier bekijken, maar kun je ook het volledige systeem configureren.

Met behulp van Victron Dynamic ESS kun je i.c.m. een dynamisch contract slim energie inkopen. Bespaar dus direct op je energierekening!

BTW teruggave en dynamisch energiecontract

Als deze ESS set gebruikt wordt in combinatie met een dynamisch energiecontract, dan kun je de BTW terugvragen bij de Belastingdienst.

Met een dynamisch energiecontract heb je elk uur een ander elektriciteitstarief, dat afhankelijk is van de groothandelsprijs op dat moment. De prijzen voor elke dag worden een dag van te voren gepubliceerd op basis van een verwachting van de vraag en het aanbod. De markt voor de handel in deze elektriciteit wordt daarom ook wel de Day-Ahead markt genoemd.

Door je accu te laden op momenten dat de energie goedkoop is en zelf te gebruiken of terug te leveren als de energie duur is kun je je energierekening verlagen. Deze functionaliteit zit in de Victron software ingebouwd en heet Dynamic ESS (D-ESS).

Je kunt een dynamisch energiecontract afsluiten bij aanbieders als ANWB, Frank Energie, Tibber, en vele andere aanbieders.

Toevoegen van zonnepanelen

De thuisbatterijen kunnen direct met zonne-energie worden opgeladen met Victron MPPT Solar laadregelaars. Dit is de meest efficiënte manier om de accu’s te laden.

Het is ook mogelijk om PV omvormers te koppelen met het Victron systeem. SolarEdge omvormers en Enphase omvormers kunnen via software worden gekoppeld.

• Koppel SolarEdge omvormers met het Victron systeem
• Koppel Enphase omvormers met het Victron systeem
• Koppel SMA omvormers met het Victron systeem
• Koppel Fronius omvormers met het Victron systeem
• Koppel ABB/FIMER omvormers met het Victron systeem

PV omvormers van willekeurige merken kunnen worden gekoppeld door met een Victron Energy Meter de opbrengst van de zonnepanelen te meten.

PV omvormers kunnen worden aangesloten op de ACout noodstroomvoorziening. Ook bij netuitval kunnen op deze manier de accu’s worden geladen met zonnestroom. De Victron Quattro-II omvormers regelen het vermogen van de zonnepanelen automatisch terug als de accu’s vol zijn door de netfrequentie aan te passen.

Noodstroom

Victron Energy MultiPlus-II omvormers zijn zeer geschikt voor het leveren van noodstroom. De omvormers hebben twee geschakelde uitgangen (ACout) waarop de complete woning of alleen een aantal belangrijke groepen kunnen worden aangesloten.

De MultiPlus-II omvormers schakelen zeer snel over op noodstroom als de netspanning uitvalt. Alle apparaten op ACout1 zullen aanblijven zolang er energie in de accu’s beschikbaar is.

Op ACout1 worden de belangrijke groepen aangesloten. Deze groepen blijven in bedrijf als de netspanning uitvalt.

Op ACout2 worden niet-kritische groepen aangesloten. ACout2 wordt afgeschakeld als de netspanning wegvalt. Door niet-kritische groepen af te schakelen wordt energie bespaard, waardoor de noodstroomsituatie langer kan worden doorstaan.

Peak shaving

Deze ESS set kan worden gebruikt om de hoofdaansluiting van het pand aan te vullen met energie vanuit de batterij. Dit heet bij Victron “PowerAssist”. Vaak wordt de hoofdaansluiting slechts met pieken belast en wordt de hoofdaansluiting het grootste deel van de tijd maar licht belast. Door de piekbelasting uit de accu te voeden is een kleinere hoofdaansluiting nodig, wat forse kostenbesparingen kan opleveren. Peak shaving werkt het beste in combinatie met stroomspoelen die kunnen worden aangesloten op de MultiPlus-II omvormers.

Veilige installatie: PGS 37-1

Op opslagsystemen van 20kWh of groter is de veiligheidsnorm PGS37-1 van toepassing. Maar ook voor kleinere systemen is het verstandig om de richtlijnen van de PGS37-1 norm aan te houden. De belangrijkste eisen:

• Plaats de installatie niet in een verblijfsruimte of vluchtweg (M25). Een garage of schuur is een geschikte locatie.
• Plaats een rookmelder boven de accu en een CO melder naast de accu
• De ruimte waarin de installatie is geplaatst heeft een brandwerendheid van >60 minuten (M9). Dit is bijvoorbeeld te realiseren door gebruik te maken van een dubbele laag gipsplaten.
• Zorg voor eigen ventilatie >2x de inhoud van de ruimte per uur met afvoer naar buiten (M19)
• Zorg ervoor dat geen zware objecten tegen de accu’s kunnen stoten. Zorg er bijvoorbeeld bij plaatsing in een garage voor dat de auto niet tegen de accu’s kan rijden (M6).
• Zorg ervoor dat geen vocht bij de batterijen kan komen. Daarom mogen geen water-, hemelwaterafvoer- en/of rioolleidingen door de ruimte lopen (M17)

Kijk voor verdere details in de PGS37-1 .

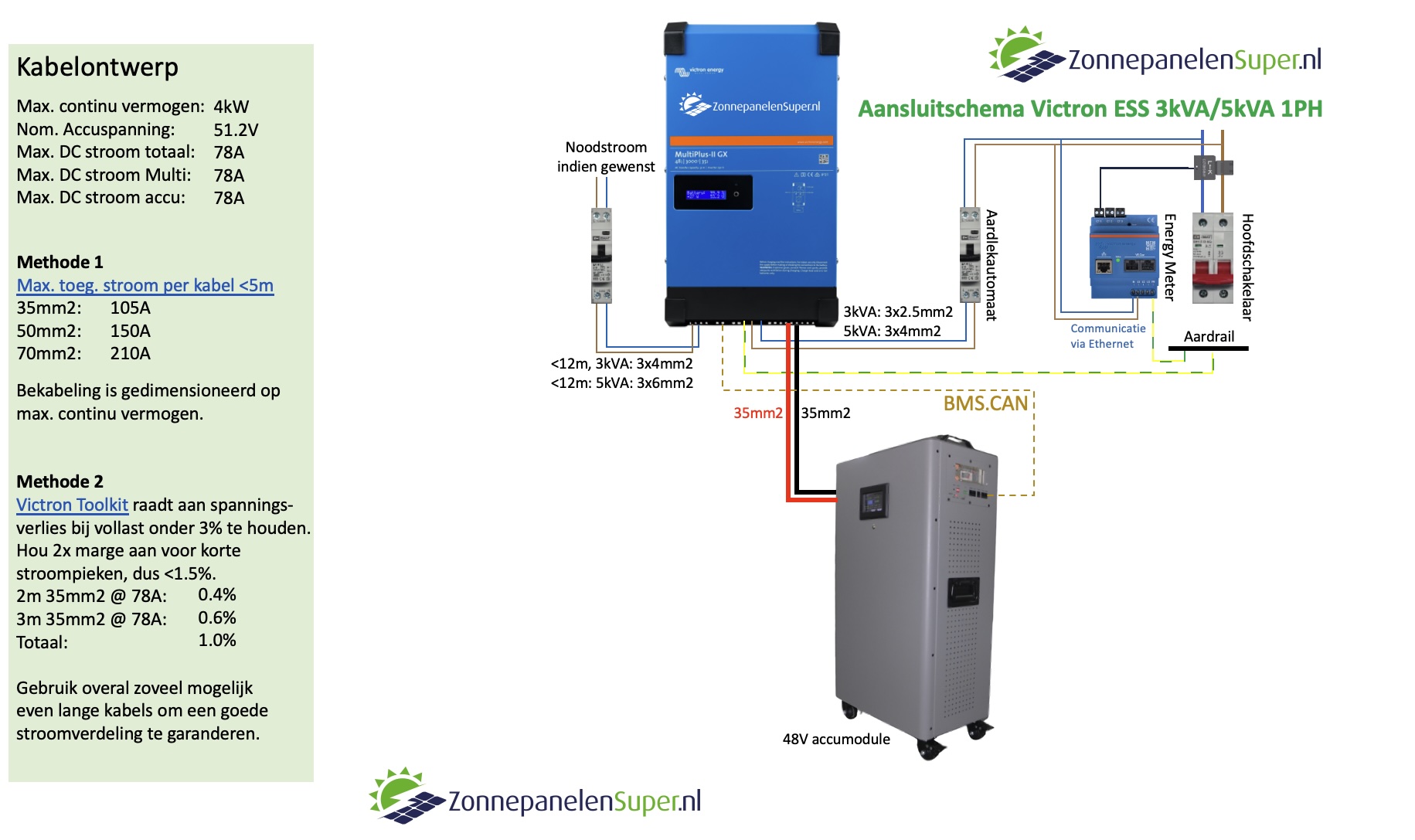

Inbegrepen onderdelen

Deze set bestaat uit de volgende onderdelen:

• 1x 15,7kWh LiFePo4 doe-het-zelf accupakket
• 1x Victron Energy MultiPlus-II GX 48V/5kVA
• 1x Victron Energy Meter 3-fasen
• 1x Victron Energy VE.CAN kabel type B
• 1x Victron Energy MEGA fusehouder 1-voudig
• 1x Littelfuse MEGA fuse 125A
• 2m 35mm2 accukabel rood
• 2m 35mm2 accukabel zwart
• 6x kabeloog 35mm2/M8
• 2m 6mm2 aardedraad
• 2x 6mm2/M6 kabeloog
• 1x M6 RVS kartelring

Opmerking: Een shuntweerstand om de accustroom te meten in niet nodig. Het BMS meet alle stromen en spanningen in de accu en communiceert ze direct naar de MultiPlus-II GX via de meegeleverde CAN-bus kabel.
